Auslegung

Nach Konzeption und Planung beginnt der Abschnitt, in dem Entscheidungen verbindlich werden.

Hands-on:
Jetzt wird es Zeit, innovative Lösungen zu erarbeiten, ein funktionelles Design auf die Füße zu stellen und die Planung technisch umzusetzen!

Hier geht es nicht mehr um Möglichkeiten, sondern um Umsetzbarkeit. Maße, Gewichte, Kräfte, Materialien und Schnittstellen müssen zueinander passen
– und zwar nicht nur auf dem Papier, sondern auch am realen Fahrzeug.

Jede Entscheidung wirkt sich auf mehrere Bereiche aus: Ein größerer Wassertank beeinflusst Gewicht und Lastverteilung, Möbelkonstruktionen bestimmen Stauraum und Schwerpunkt, technische Einbauten erfordern Platz, Zugänglichkeit und Wartungsfreundlichkeit.

Gerade im Selbstbau ist dies ein besonders wichtiger Abschnitt, denn jedes Fahrzeug ist zunächst ein Prototyp – und bleibt es meist auch.
Improvisation mag an einzelnen Stellen funktionieren, führt jedoch häufig zu Folgeproblemen: mangelnde Zugänglichkeit, schwierige Montierbarkeit oder einseitige Belastungen. Fehler zeigen sich dabei selten sofort, sondern oft erst unterwegs – wenn Belastungen, Vibrationen und Alltag aufeinandertreffen.
Also genau dann, wenn man sie am wenigsten gebrauchen kann.

Eine saubere Konstruktion bedeutet deshalb vor allem: Vorausdenken.
Wie werden Bauteile befestigt? Welche Kräfte wirken während der Fahrt? Wo müssen Kabel, Schläuche und Leitungen geführt werden? Was muss später erreichbar bleiben?

Auslegung ist der Übergang von Planung zur Realität.
Sie verlangt Genauigkeit, Geduld und Verständnis. Ein Expeditionsfahrzeug ist ein technisches Gesamtsystem – eines, das während der Fahrt ganz anderen Belastungen standhalten muss als im Stillstand. Gerade im Offroad-Bereich können falsch ausgelegte Bauteile schnell versagen.
Wer jedoch sorgfältig arbeitet, schafft die Grundlage für einen Ausbau, der nicht nur gut aussieht, sondern auch dauerhaft funktioniert.

Konstruktion

Computer Aided Design

Natürlich habt ihr euer Fahrzeug nach Konzeption und Planung bereits im Kopf. Trotzdem ist es wichtig diese Gedanken strukturiert abzubilden. CAD-Programme sind dafür heute das wichtigste Werkzeug – und längst nicht mehr nur Profis vorbehalten.

Moderne CAD-Software ist auch für Einsteiger gut nutzbar und erlaubt es, Konstruktionen Schritt für Schritt aufzubauen. Schränke, Klappen, Technikkomponenten oder Einbauten lassen sich virtuell platzieren, verschieben und anpassen. So zeigt sich bereits am Bildschirm, ob Türen kollidieren, Abstände fehlen oder Montagen schlicht nicht möglich sind – lange bevor Material bestellt oder Bauteile gefertigt werden.

Wer sein CAD-Modell mit Sorgfalt erstellt, kann zudem eine sehr realistische Aussage über das spätere Gesamtgewicht treffen. Dafür ist es wichtig, nicht nur einfache Körper zu modellieren, sondern Materialien mit ihren entsprechenden Kennwerten korrekt zu hinterlegen. So lassen sich Gewichte kalkulieren und Belastungen simulieren.

Wer darüber hinaus auch Kleinteile wie Schrauben, Dübel, Scharniere oder dergleichen mit einzeichnet, kann am Ende mit wenigen Klicks vollständige Stücklisten erzeugen – und erleichtert damit den Bestellvorgang.

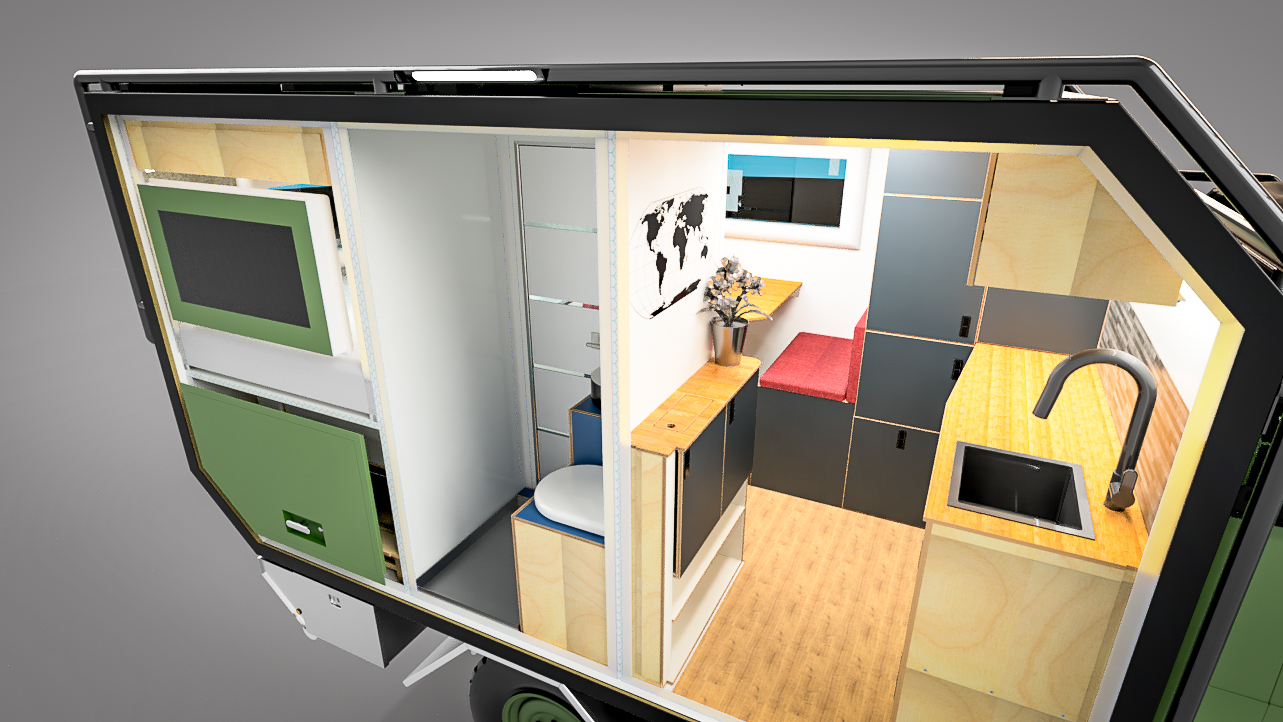

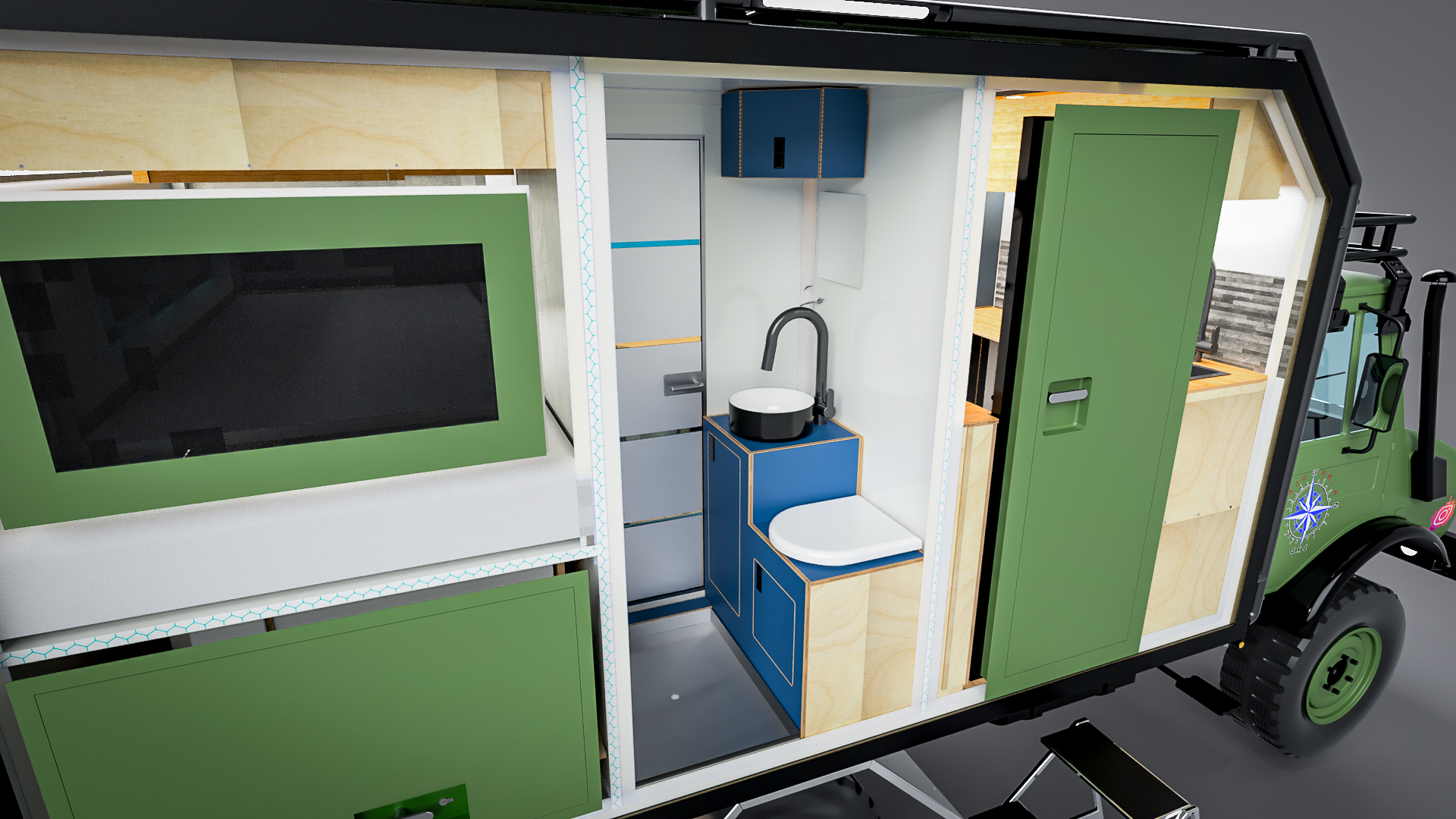

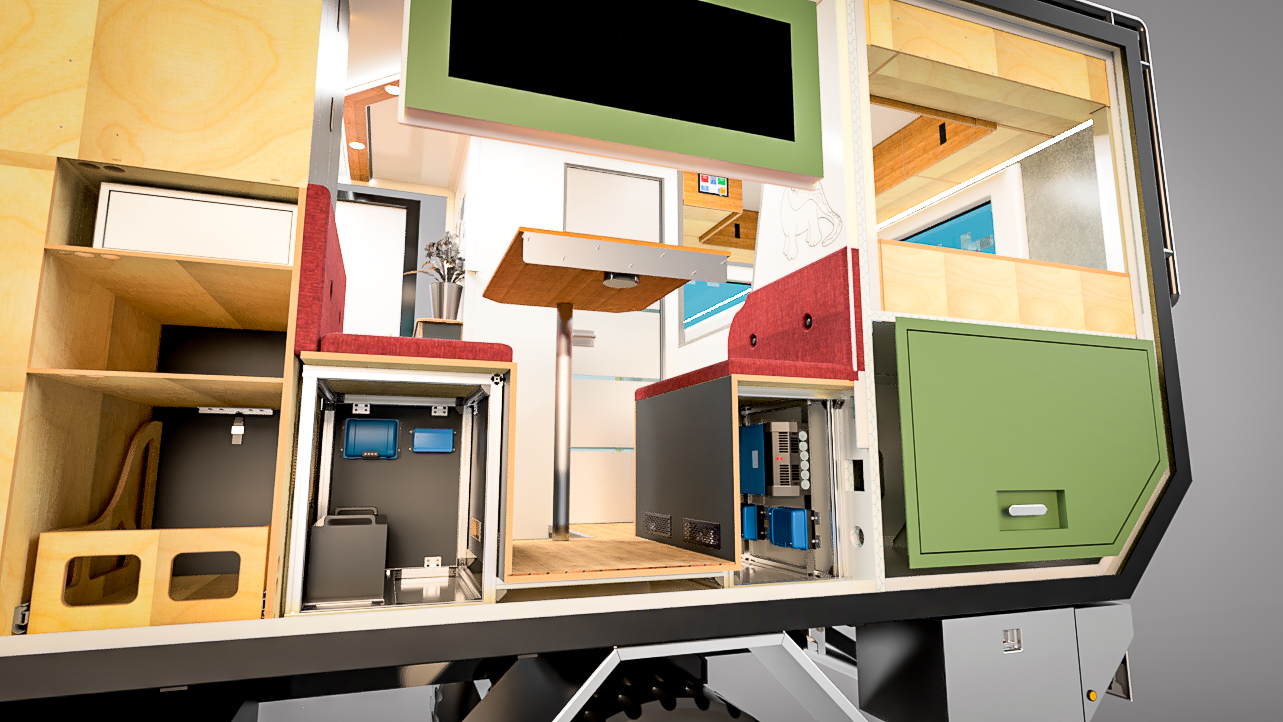

Mit wachsendem Detaillierungsgrad lassen sich im CAD-Programm meist auch fotorealistische Renderings erstellen. Diese helfen, bereits in einem frühen Stadium einen Eindruck zu bekommen, wie es später einmal aussehen wird. Ob verschiedene Farben, andere Dekore oder Beleuchtungen: Hier könnt ihr so lange tüfteln, bis es für euch perfekt aussieht.

Wir können es euch nur ans Herz legen, arbeitet mit einem vernünftigen CAD-Programm. Wir haben unsere komplette Konstruktion mit Autodesk Fusion erledigt. Das Programm kann man in der Basic Version als Privatanwender kostenlos genutzt werden, was vermutlich für die meisten ausreichen wird.

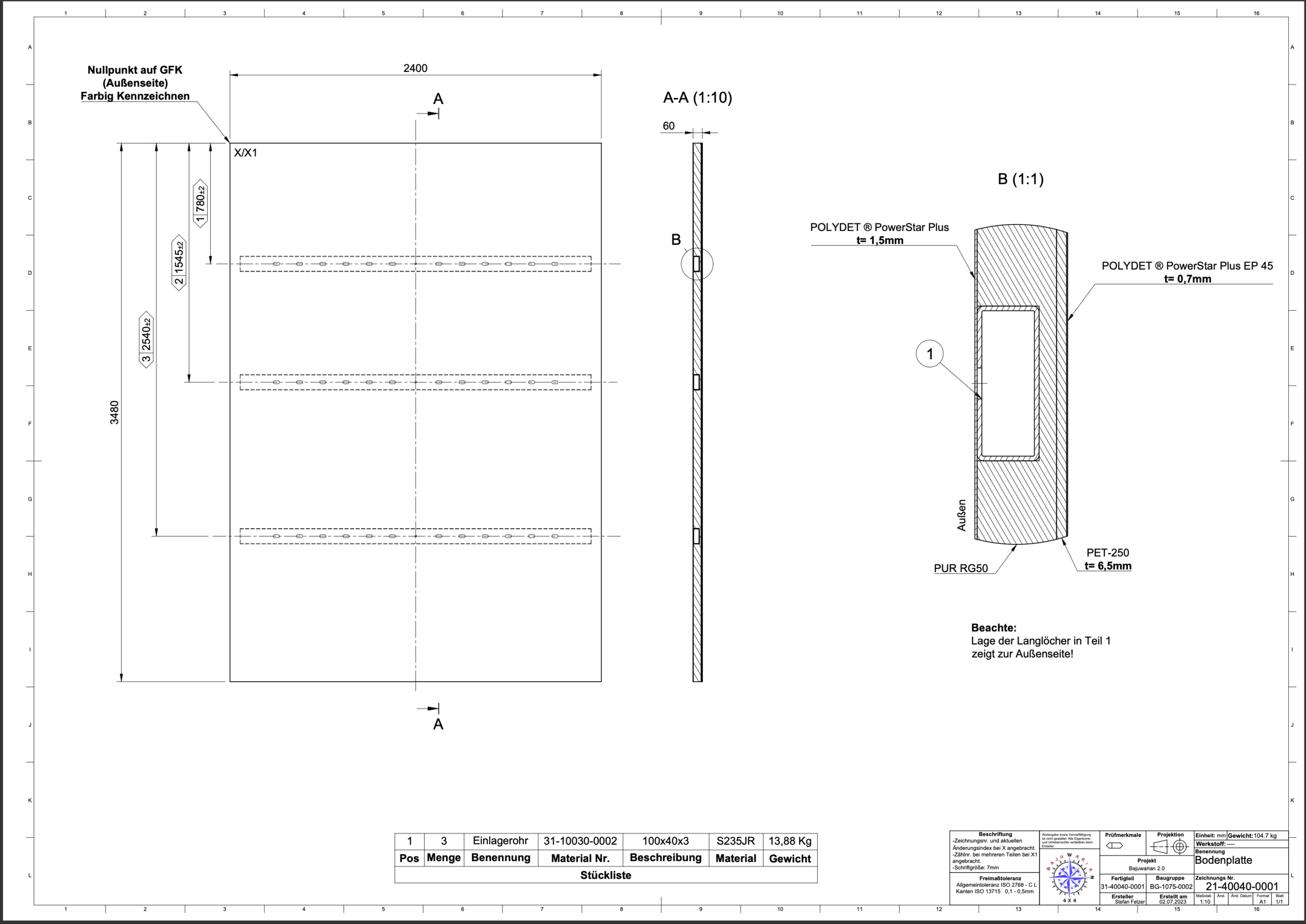

Technische Zeichnungen

Aus dem CAD-Modell entstehen am Ende Zeichnungen – und damit die Grundlage für die Umsetzung.

Technische Zeichnungen sind zudem unverzichtbar für die Bestellung vieler Bauteile. Ob Plattenzuschnitt, Metallteile, Kabinenkomponenten oder Sonderanfertigungen: Eine saubere, eindeutige Zeichnung stellt sicher, dass Lieferanten genau wissen, was benötigt wird – und reduziert Missverständnisse, Verzögerungen und Fehlproduktionen.

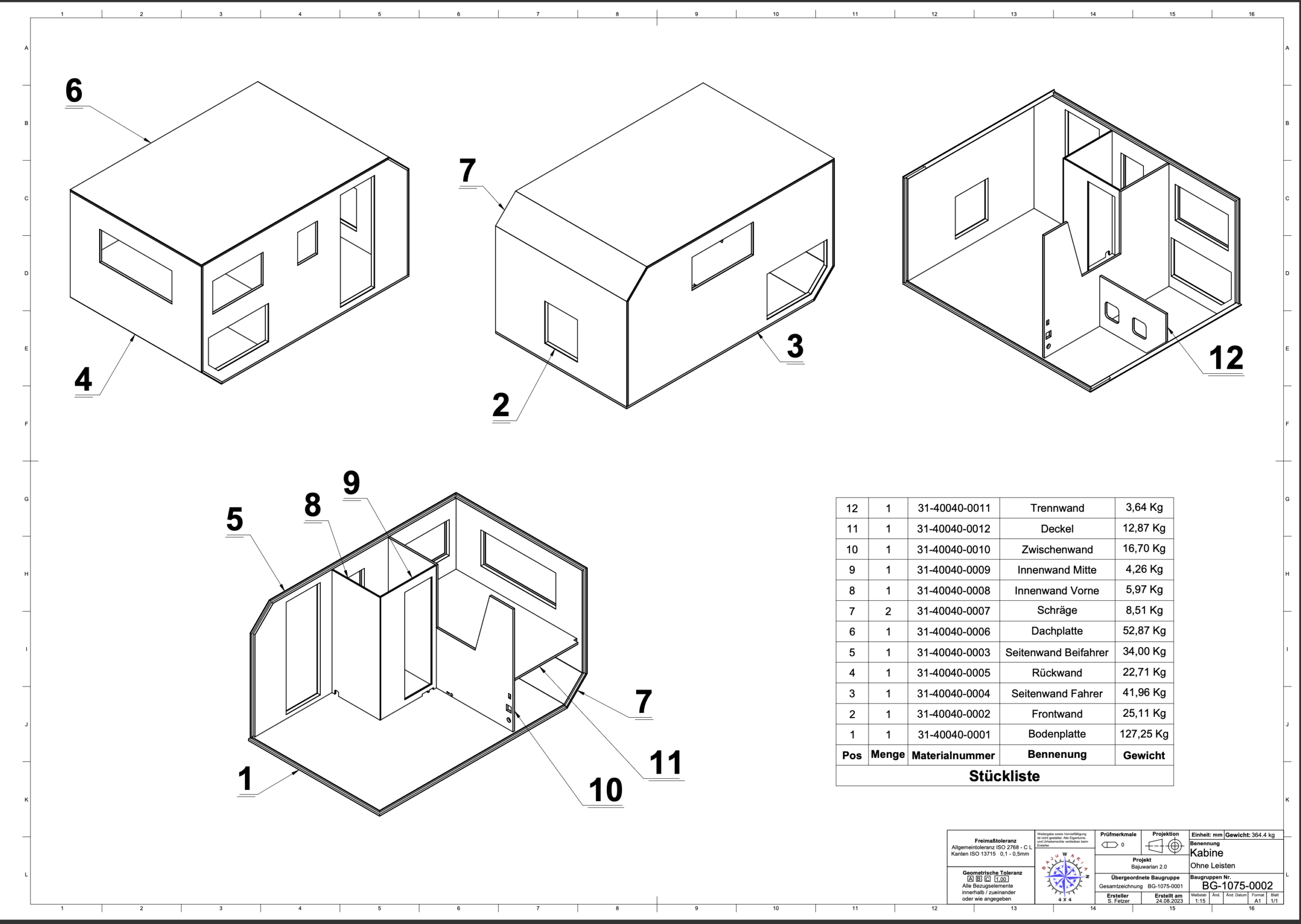

Auch für euch ist es am Ende ein zentrales Element bei der Fertigung und Montage. Sorgfältig erstellte Einzelteil- und Baugruppenzeichnungen sind eure Grundlage für die spätere Qualität.

Grundsätzlich gilt: Eine technische Zeichnung ist immer eindeutig und bietet keinen Spielraum für Interpretation!

Wir können es euch nur ans Herz legen, arbeitet mit einem vernünftigen CAD-Programm. Wir haben unsere komplette Konstruktion mit Autodesk Fusion erledigt. Das Programm kann man in der Basic Version als Privatanwender kostenlos nutzen, was vermutlich für die meisten ausreichen wird.

Ein solider Zeichnungssatz ist die Grundlage für euer Projekt.

Kabine

Bei der Auslegung einer Wohnkabine sollte ein besonderes Augenmerk auf die Abmessungen gelegt werden. Da wir dieses Thema bereits in der Konzeption behandelt haben, greifen wir hier nur einen Punkt heraus, der aus unserer Sicht oft unterschätzt wird: Die Innenhöhe.

Für uns – und auch für die meisten, mit denen wir gesprochen haben – ist es wichtig, in der Kabine aufrecht stehen zu können. Natürlich geht eine größere Innenhöhe zulasten der Gesamthöhe des Fahrzeugs und kann je nach Einsatzgebiet Einschränkungen mit sich bringen. Doch ohne ausreichende Stehhöhe leidet der Wohnkomfort massiv. Wer möchte bei einer mehrtägigen Schlechtwetterperiode schon dauerhaft gebückt durch sein Zuhause gehen?

Unsere grobe Faustregel für eine angenehme Innenhöhe lautet: Körpergröße der größten Person + eine Handbreite.

Formgebung und Geometrie der Kabine

Bei der äußeren Formgebung einer GFK-Sandwichkabine ist man grundsätzlich recht frei. Schrägen am Heck können den Böschungswinkel verbessern, während eine Schräge im oberen Frontbereich die Aerodynamik optimiert. Auch seitliche Schrägen im oberen Wandbereich können das Lichtraumprofil positiv beeinflussen, vor allem für den Offroad-Einsatz.

Wer aber seine Seitenwände anschrägen will sollte wissen, dass dadurch innen viel Platz verloren geht und auch eine Eingangstüre nicht von der Stange gekauft werden kann – hier müsst ihr euch eine teure Individuallösung ausdenken.

Alkoven lassen sich aus mehreren Einzelteilen oder aus einer durchgehenden Platte fertigen – letztere Variante bietet Vorteile in Bezug auf Dichtigkeit. Ebenso sind integrierte Radkästen, Erker für Ersatzräder etc. möglich.

Wer noch mehr Innovation einbringen möchte, kann sich auch eine nach oben ausfahrbare Kabine bauen.
Dadurch könnt ihr eine sehr niedrige Fahrzeughöhe im Fahrbetrieb realisieren, aber dennoch eine äußerst großzügige Wohnung im „Campingmodus“ erhalten. Wer sich allerdings für so eine Form der Kabine interessiert, sollte ganz genau wissen was er tut, denn Dichtigkeit, Steifigkeit und der Öffnungsmechanismus sind kein Pappenstiel.
So eine Komplexe Art der Kabine zu bauen, würden wir nur sehr erfahrenen Handwerkern empfehlen!

Bei aller Gestaltungsfreiheit sollte jedoch stets bedacht werden: Die Kabine muss am Ende auch herstellbar sein! Je komplexer die Geometrie, desto höher werden Kosten, Fertigungsaufwand und Fehleranfälligkeit. Gerade Hier gilt oft: Weniger ist mehr.

Fenster & Dachluken

Fenster

Neben der Innenhöhe haben Fenster einen enormen Einfluss auf das Raumgefühl. Eine durchdachte Fensteranordnung lässt den Innenraum heller, größer und offener wirken. Richtig positioniert bieten sie im Alltag zudem genau das, wofür man unterwegs ist: Ausblick.

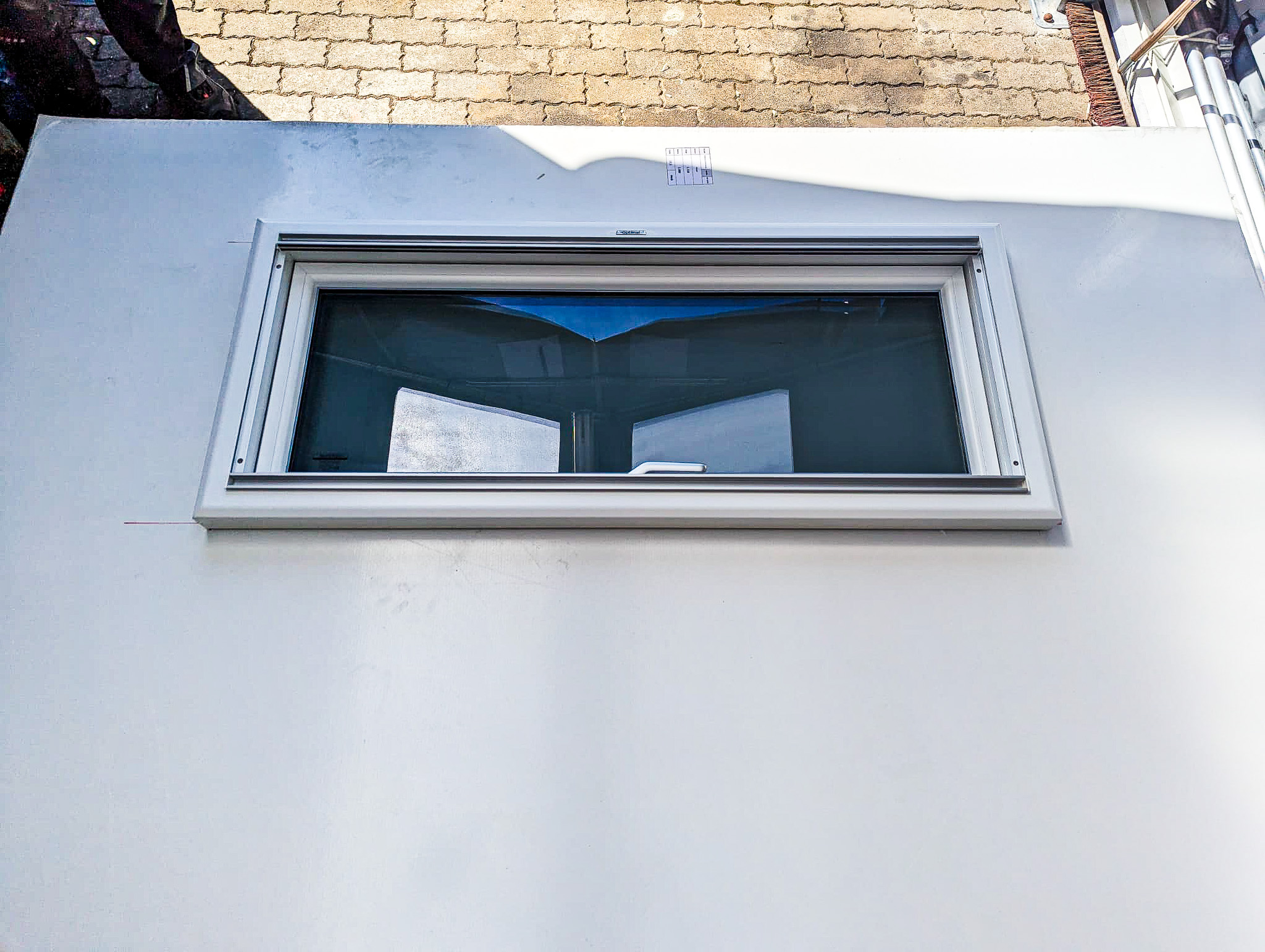

Bei der Wahl der Fenster stellt sich die Frage: Kunststoffscheibe oder Echtglas? Wir setzen zum zweiten Mal auf Echtglasfenster – aus mehreren Gründen.

Echtglasfenster bieten einen deutlich besseren Dämmwert, sowohl thermisch als auch akustisch. Die Haptik erinnert eher an ein Fenster aus dem Wohnbau, die Scheibe ist insgesamt stabiler und widerstandsfähiger. Kunststoffscheiben neigen dagegen dazu, mit der Zeit zu vergilben, sind stark kratzanfällig und werden durch UV-Strahlung spröde, was die Lebensdauer deutlich verkürzt.

Auch in puncto Sicherheit empfinden wir Echtglasfenster als Vorteil: Sie sind deutlich schwerer aufzubrechen als ihre Kunststoffpendants. Sollte dennoch einmal eine Scheibe zu Bruch gehen, lässt sie sich einfach ersetzen, ohne das komplette Fenster austauschen zu müssen. In Kombination mit einer Sonnenschutzbeschichtung lässt sich zudem die Aufheizung des Innenraums ein wenig reduzieren.

Der größte Nachteil von Echtglasfenstern ist das Gewicht – unser größtes Fenster bringt rund 30 kg auf die Waage. Außerdem sollte man bedenken, dass diese Fenster konstruktiv durch die Rollos etwa 8 cm nach innen auftragen, was bei der Innenplanung berücksichtigt werden muss.

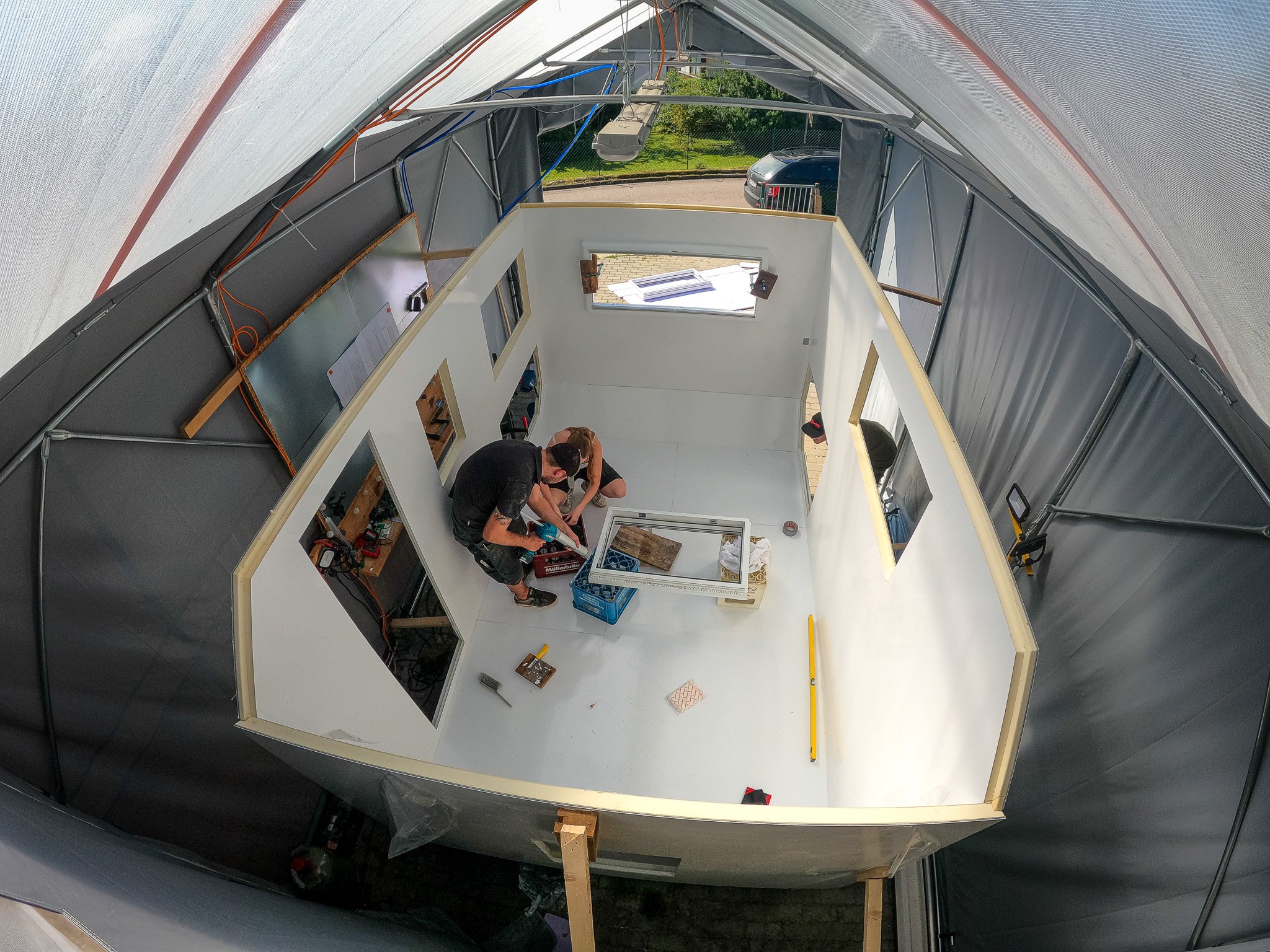

Zu zweit gehts vor allem bei den großen Fenstern bedeutend einfacher.

Dachluken – unser bewusster Verzicht

Wir haben uns bei unserer Kabine bewusst gegen Dachluken entschieden – und möchten euch unsere Gründe dafür offen darlegen.

Der wichtigste Punkt war für uns die Dichtigkeit. Ein Loch im Dach bleibt ein Loch im Dach, selbst wenn dort ein Fenster eingesetzt ist. Auf großen, flachen Dachflächen steht bei Regen häufig Wasser, was Dachöffnungen langfristig zu potenziellen Schwachstellen macht.

Hinzu kommt, dass die meisten Dachluken relativ hoch aufbauen. Das erhöht nicht nur die Gesamthöhe des Fahrzeugs, sondern stellt auch eine zusätzliche Störkante für Äste dar – insbesondere, wenn die Luke höher ist als z.B. die Solarmodule. Zudem sind Dachfenster meist sehr schwer und teuer (zumindest in der Glasvariante), bieten bei kleineren Kabinen aber oft nur eine sehr kleine Sichtfläche.

Ein weiterer Punkt ist der Hitzeschutz. Dachfenster lassen im Sommer viel direkte Sonneneinstrahlung in die Kabine. Durch den Verzicht auf Dachluken konnten wir stattdessen auf der gesamten Dachfläche Solarmodule installieren, welche bei uns eine zusätzliche Funktion übernehmen: Sie wirken wie ein „Tropendach“. Die Module fangen die direkte Sonneneinstrahlung ab und reduzieren so effektiv die Hitzeentwicklung im Innenraum.

Natürlich ist das nur unsere persönliche Meinung. Wer ein Dachfenster einbauen möchte, sollte sich zumindest einmal Gedanken über diese Punkte machen.

Türen & Klappen

Türen und Klappen gehören zu den am stärksten beanspruchten Bauteilen im Reisealltag eines Expeditionsfahrzeugs. Sie werden täglich genutzt, müssen dauerhaft dicht, stabil und zuverlässig funktionieren und stellen gleichzeitig potenzielle Schwachstellen in der Kabinenhülle dar. Gerade im Offroad-Einsatz, bei starken Temperaturschwankungen und dauerhaften Vibrationen zeigt sich schnell, ob Konstruktion und Materialwahl gelungen sind. Umso wichtiger ist es, diesem Thema ausreichend Aufmerksamkeit zu schenken.

Grundsätzlich lassen sich bei Expeditionskabinen zwei Konstruktionsarten unterscheiden: aufgesetzte sowie innenliegende (bündige) Türen und Klappen. Beide Varianten haben klare Vor- und Nachteile, die stark vom individuellen Fahrzeugkonzept abhängen.

Aufgesetzte Türen & Klappen

Bei aufgesetzten Türen und Klappen wird zunächst ein entsprechender Ausschnitt in die Kabinenwand geschnitten. Anschließend wird die vormontierte Tür oder Klappe eingesetzt und verklebt. Der größte Vorteil dieser Bauweise liegt in ihrer Flexibilität: Die exakte Position der Öffnung muss nicht bereits beim Kabinenbau festgelegt werden. Änderungen, Ergänzungen oder Nachrüstungen sind auch zu einem späteren Zeitpunkt vergleichsweise einfach möglich.

Ein weiterer Pluspunkt ist die hohe Marktverfügbarkeit. Man ist nicht zwingend an einen einzelnen Hersteller gebunden, sondern kann aus einer Vielzahl von Standardlösungen wählen. Gerade für Selbstbauprojekte oder Fahrzeuge, deren Nutzung sich über die Jahre verändert, ist das ein nicht zu unterschätzender Vorteil.

Technisch ist die Montage relativ unkompliziert, allerdings ist man meist an vorgegebene Standardmaße gebunden. Dadurch kann es passieren, dass vorhandener Stauraum nicht optimal genutzt wird, da die lichte Öffnung kleiner ist als der dahinterliegende Raum. Besonders bei Staufächern für sperrige Ausrüstung stellt das einen realen Nachteil dar.

Optisch bleibt bei dieser Bauweise immer ein umlaufender Rahmen sichtbar, der typischerweise etwa 2–5 mm auf die Außenwand aufträgt. Je nach Material und Qualität kann es hier langfristig zu Problemen kommen. Rahmen aus dünnem GFK neigen bei starken Temperaturwechseln und mechanischer Belastung eher zu Verzug. Dies kann die Dichtigkeit und das saubere Schließen der Klappe deutlich beeinträchtigen. Zusätzlich können durch materialbedingte Eigenspannungen Risse in den Ecken der Rahmenkonstruktion entstehen.

Aus technischer Sicht sind Aluminiumrahmen deutlich formstabiler, langlebiger und mechanisch belastbarer. Sie verkraften Vibrationen, Temperaturschwankungen und dauerhafte Belastung in der Regel deutlich besser als reine Kunststofflösungen. Daher sind besonders hybride Konstruktionen interessant: Ein innenliegender Aluminiumrahmen in Kombination mit GFK-Außenseiten verbindet die Vorteile beider Materialien. So entsteht eine stabile, verwindungssteife und gleichzeitig wärmebrückenarme Tür- oder Klappenkonstruktion.

Innenliegende Türen & Klappen (bündig)

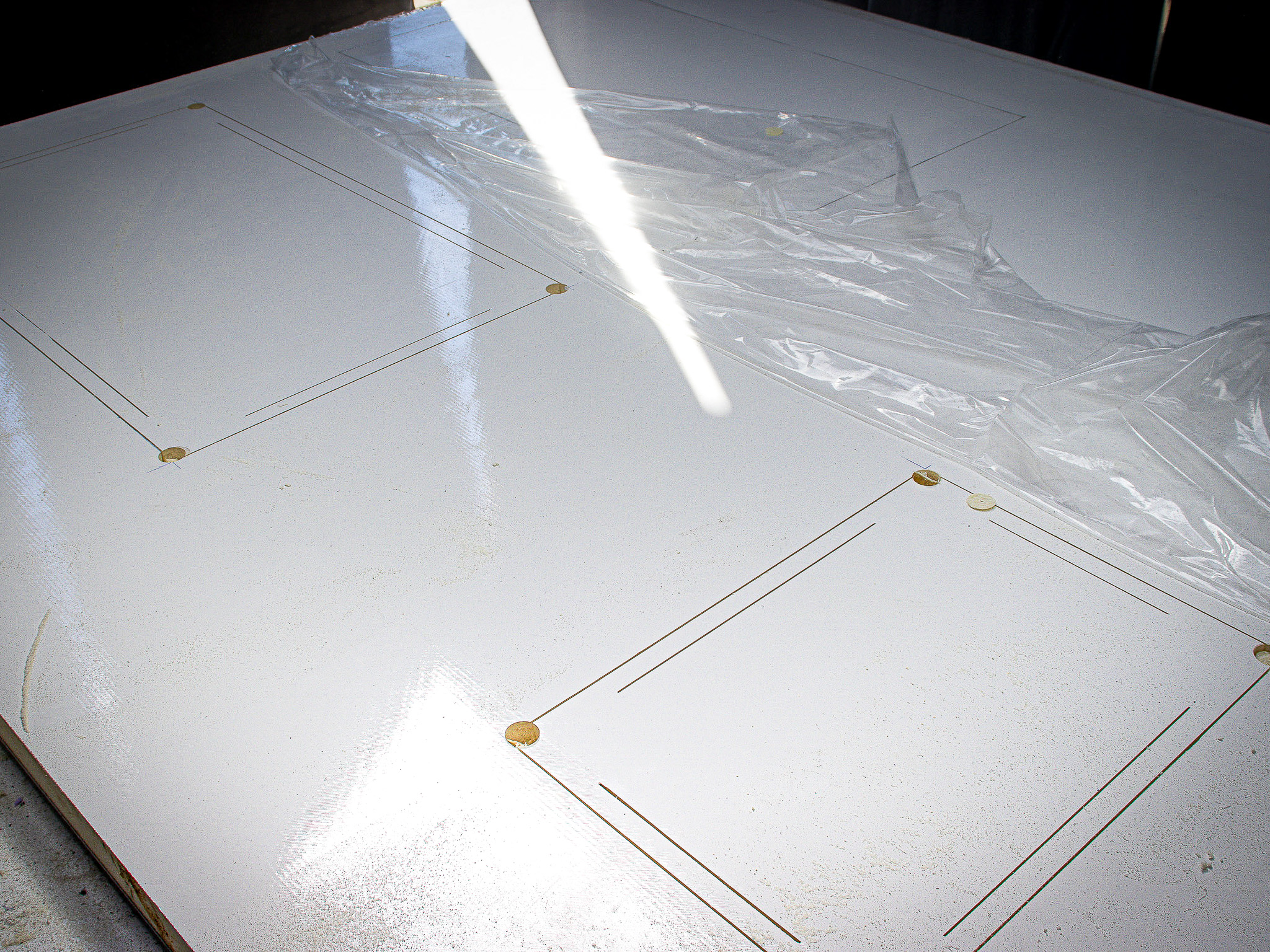

Innenliegende Türen und Klappen werden bereits während der Fertigung der Sandwichpaneele eingeplant. Dabei kommen einlaminierte GFK-Stufenprofile zum Einsatz, die fest mit dem Paneel verbunden sind. Diese Konstruktion sorgt für eine hohe strukturelle Steifigkeit rund um die Öffnung und wirkt sich positiv auf Stabilität, Dichtigkeit und Langlebigkeit aus.

Der größte Nachteil dieser Bauweise: Die Entscheidung ist endgültig. Position, Größe und Form der Türen und Klappen müssen frühzeitig festgelegt werden. Nachträgliche Änderungen sind praktisch nicht möglich. Eine saubere und durchdachte Grundrissplanung ist hier zwingend erforderlich.

Dafür bietet diese Lösung einige klare Vorteile:

Freie Maßwahl: Türen und Klappen können exakt auf eure Anforderungen, den Grundriss und die spätere Nutzung abgestimmt werden.
Randnähe möglich: Durch die integrierte Verstärkung können Öffnungen näher an Kanten und Ecken platziert werden, ohne die strukturelle Stabilität der Wand zu beeinträchtigen.
Ruhige, hochwertige Optik: Von außen ist kein aufliegender Rahmen sichtbar, was das Gesamtbild deutlich sauberer und harmonischer wirken lässt.
Weniger Schmutz- und Angriffsflächen: Die bündige Bauweise reduziert vorstehende Bereiche, an denen sich Schmutz festsetzt oder die mechanisch belastet werden können.

Preislich unterscheiden sich innenliegende und aufgesetzte Lösungen in der Praxis meist weniger stark, als man vermuten würde. Der Mehraufwand entsteht vor allem in der Planungs- und Konstruktionsphase, nicht zwangsläufig in den reinen Materialkosten.

Welche Lösung die bessere ist, hängt weniger von „richtig oder falsch“ ab, sondern vielmehr von eurem Projektansatz:
Flexibilität, Nachrüstbarkeit und einfache Umsetzung → aufgesetzte Türen & Klappen
Maximale Integration, saubere Optik und optimale Raumnutzung → innenliegende Türen & Klappen

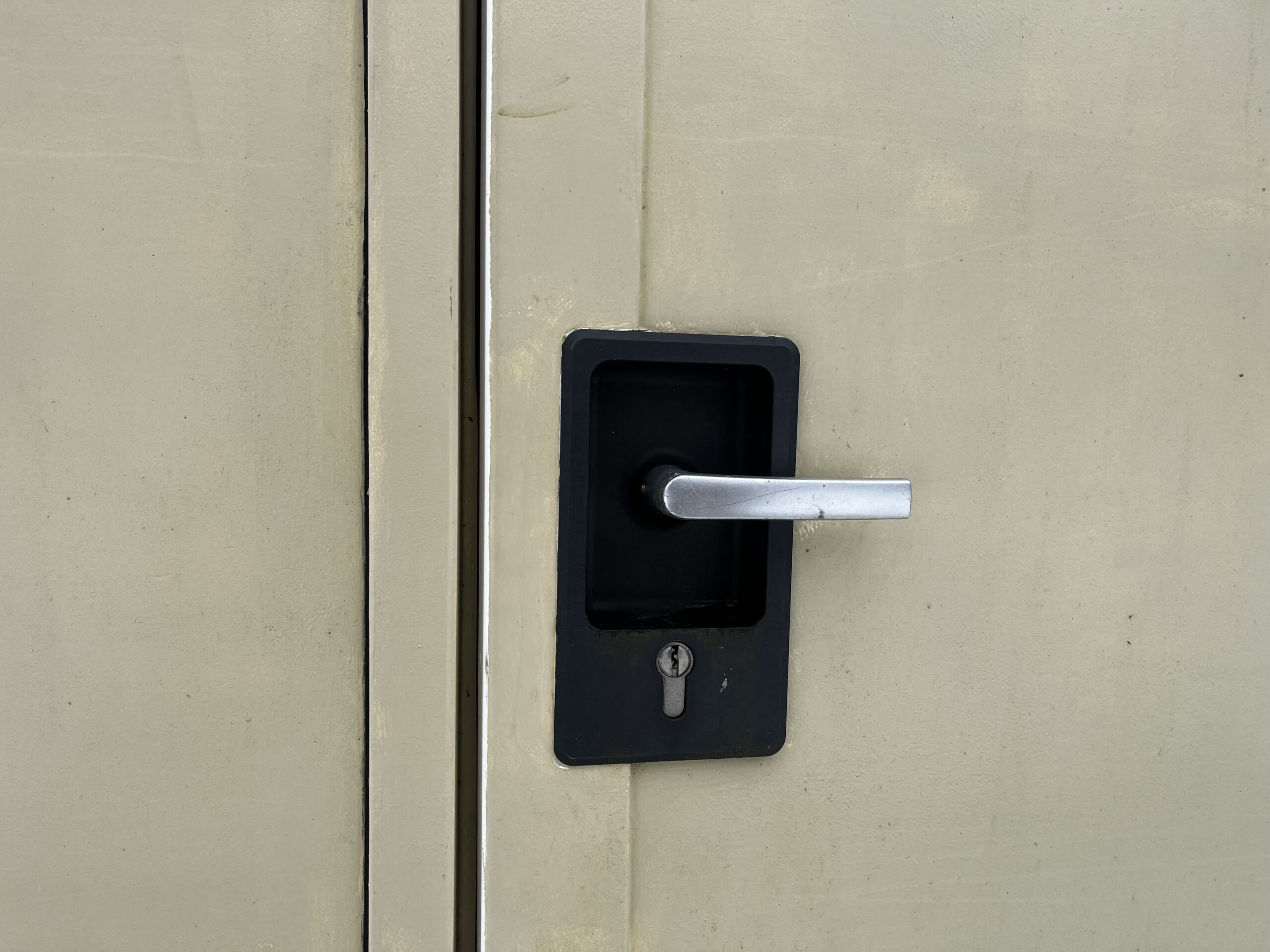

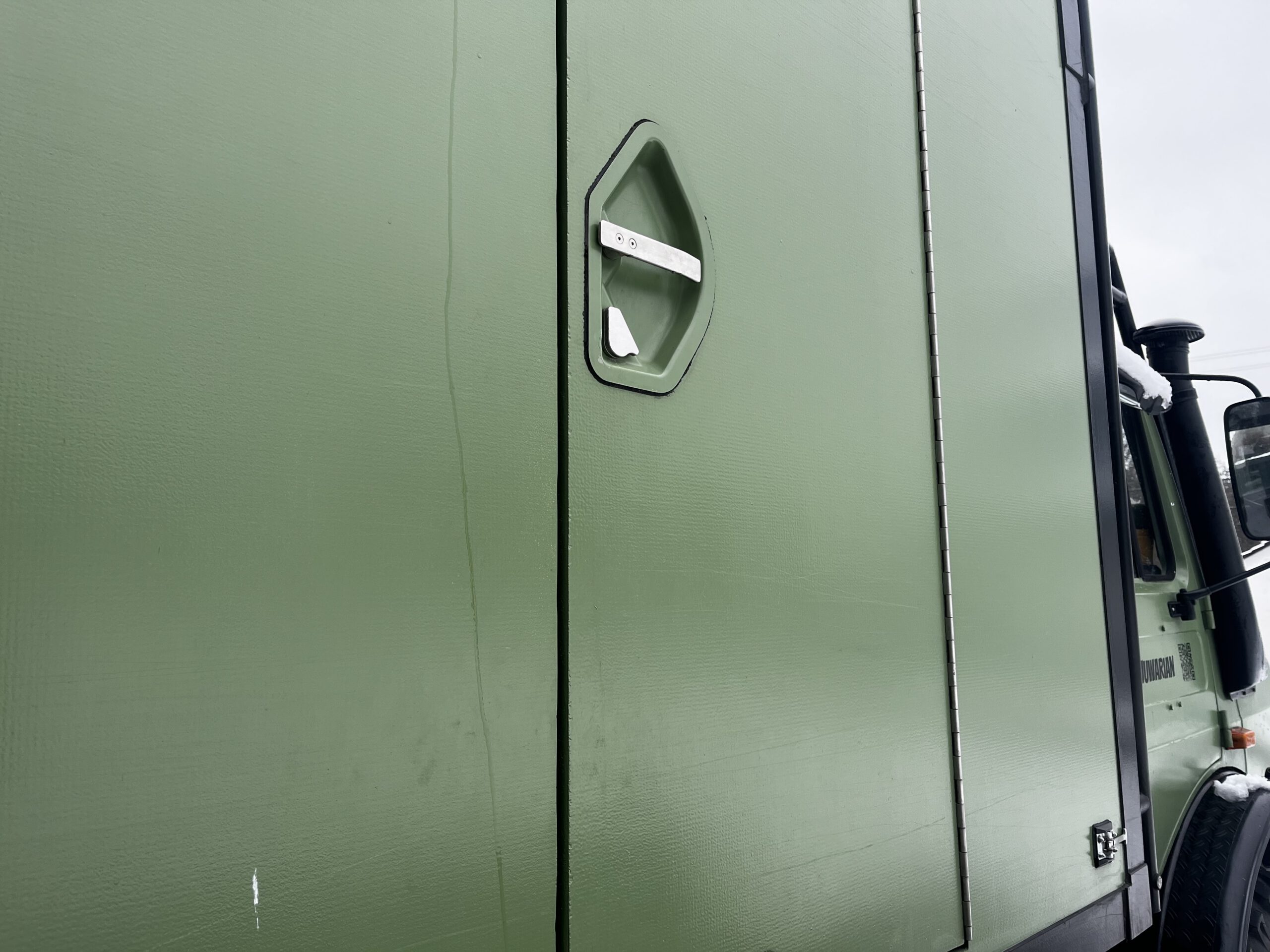

Unsere Integrierte Türe am neuen Aufbau
